模具弹簧规格及参数

作者:卡卡  来源:www.wzlishath.com  更新时间:2020-03-31 10:26:36  点击次数:

  模具弹簧规格及参数

  一.弹簧

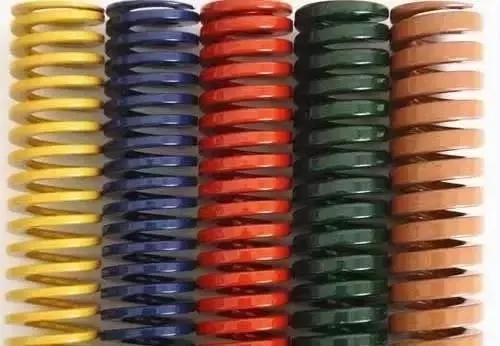

  弹簧是模具中广泛应用的弹性零件,主要用于卸料、压料、推件和顶出等工作.根据荷重不同,共分五种不同颜色加以区分,易於判别和选用.

  二.规格系列

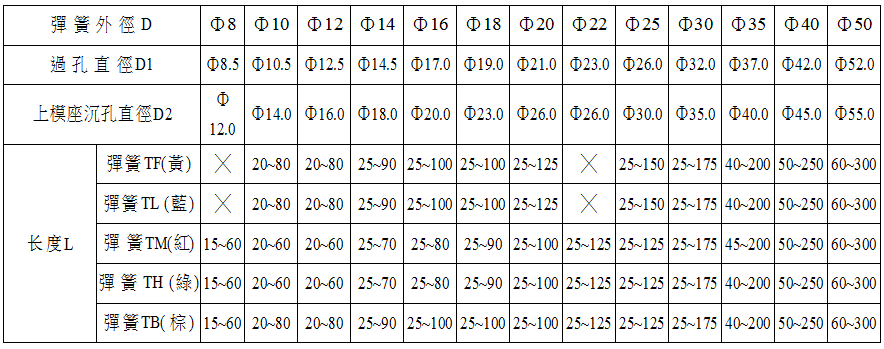

  1.弹簧外径系列:Φ6Φ8,Φ10,Φ12,Φ14,Φ16,Φ18,Φ20,Φ22,Φ25,Φ30,Φ35,Φ40,Φ50等.

  2.种类

  3.弹簧长度:15<=L<=80MM时,每5MM为一个阶;80==100MM时,每25MM为一个阶.

  4.扁线弹簧最小直径6mm

  5.弹簧内径等于弹簧外径的二分之一.

  6.相同直径颜色的弹簧,不管自由长度是多长,压40%产生的力一样

  结论:相同直径颜色的弹簧,自由长度越短,压缩1mm产生的力越大

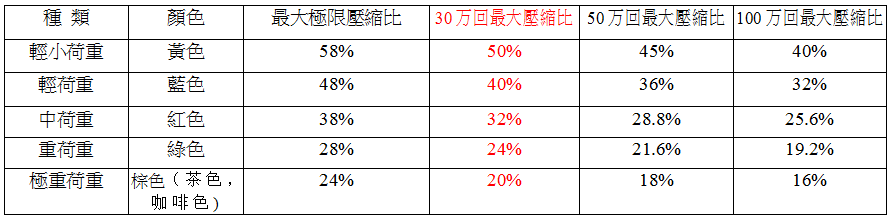

  7.通常使用的最大压缩比是弹簧使用30万次的最大压缩比.

  汽车模具使用50万次的最大压缩比..

  8.弹簧能压缩的长度=弹簧的自由长度x弹簧的压缩比

  例:Φ20绿色弹簧长度50mm,弹簧要求寿命30万次,弹簧能压缩多长?

  50x24%=12(mm)

  9.弹簧的长度=弹簧要压缩的长度÷弹簧的压缩比

  例:弹簧要压缩20mm,弹簧颜色为红色,弹簧要求寿命50万次

  要用多长的弹簧?

  弹簧的长度=20÷28.8%+5MM=74.4查表选用75MM长弹簧

  一般选弹簧长度会加5mm的安全余量

  10.弹簧要压缩的长度=活动板行程+3~5mm预压(常规预压3mm)

  11.弹簧模板孔的大小直径<20模板孔=D+1

  直径>=20模板孔=D+2

  三.选用原则

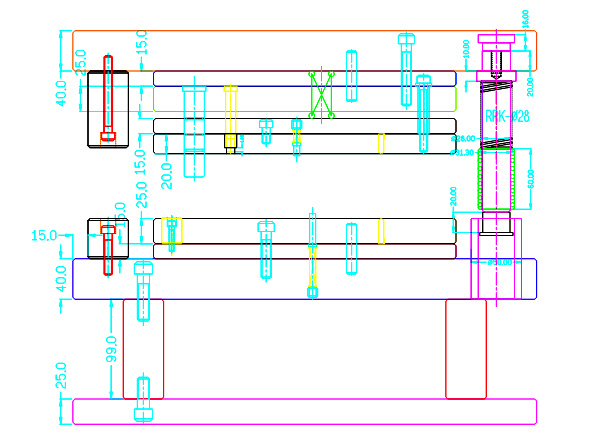

  1.长度选择一般保证:在开模状态弹簧的预压缩量等於3~5(常规预压3mm,预压缩量随实际情况而定.);闭模状态弹簧压缩量小於或等於最大压缩量(最大压缩量LA=弹簧自由长L*最大压缩比取值%).

  2.模板压料,脱料板压料优先选用绿色或棕色(茶色,咖啡色)弹簧;如果向上成形的下模压料,折弯脱料所需的顶料力不很大时,可选用红色,绿色弹簧,浮料用黄色,圆线弹簧.

  3.复合模外脱料板用红色弹簧,内脱料板用绿色或棕色弹簧.

  4.活动定位销一般选用Φ6顶料销,配Φ10黄色弹簧和M12止付螺丝.

  Φ8顶料销,配Φ12黄色弹簧和M14止付螺丝.

  5.冲孔模和成形模用绿色或棕色(茶色,咖啡色)弹簧,如有特殊需求时,由专案主管确定.

  6.弹簧规格优先选用Φ30.在空间较小区域可考虑选用其它规格(如Φ25,Φ20,Φ18,Φ16…...等).Φ25的内导柱用Φ30的弹簧脱料

  Φ20的内导柱用Φ25的弹簧脱料

  四.排配原则

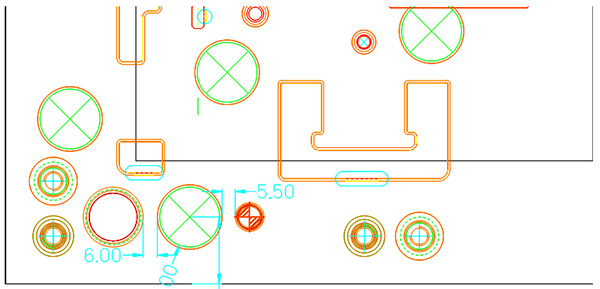

  1.弹簧过孔中心到模板边缘距离大於外径D,与其他孔距离保持实体壁厚大於5MM,空间不足时最少留2MM.

  2.弹簧排列首先考虑受力重点部位,然後再考虑整个模具受力均衡平稳.受力重点部位是指:复合模的内脱料板外形和冲头的周围;冲孔模的冲头周围;成形模的折弯边及有抽成形的地方.

  3.成形模采用气垫结构时,下打板排配2~6个弹簧.下模座上不沉孔,弹簧选用黄色或蓝色即可.

  五.五金零件需求表填写范例

  弹簧(颜色):D*L(D-弹簧外径L-自由长度)

  例:弹簧TH(绿):Φ20*70
