模具弹簧颜色的区别

作者:弹簧知识分享达人  来源:www.wzlishath.com/  更新时间:2020-04-07 13:54:31  点击次数:

   模具弹簧颜色的区别

  模具弹簧现在广泛应用于冲压模具中,根据不同的需要选用不同力值的模具弹簧。使用模具弹簧的目的就是用于模具的脱料、压料,弹簧力度的大小,关系着模具生产是否顺利、打出来的产品是否合格等。弹簧力量小了,有可能会造成产品变形、模具不脱料、产品不好从模具里面拿出来、带料,刀口、冲头容易磨损等各种问题。
  模具弹簧都是有压缩量的,如果你不知道怎么计算,这里分享一个土方法:事先测量一下弹簧的总高度,再把弹簧放台虎钳中,锁死,然后用卡尺测量一下弹簧被夹死之后剩下的长度,再用弹簧的总长度减去这个数,再除以总长度即可。

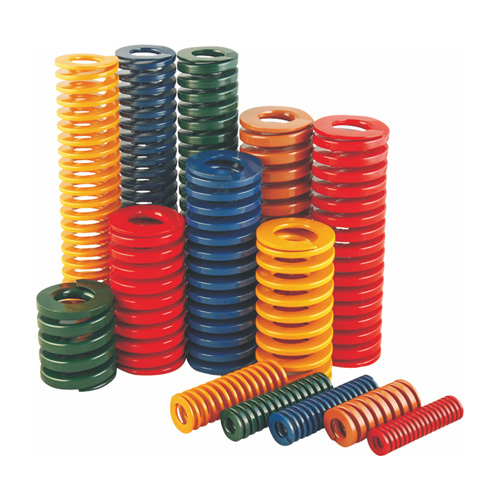

利沙弹簧-模具弹簧(B)产品展示
  模具弹簧按照不同生产次数,比如100万次、50万次、30万次,压缩量选的越大,弹簧寿命越短,模具寿命也就越短,模具生产一段时间可能弹簧就没力了。模具弹簧的使用次数与压缩比关系以模具弹簧为例:如图所示
  模具弹簧是模具中广泛应用的机械零件。模具弹簧一般不被单独使用,它主要是用作顶针板或是行位等活动组件的辅助动力。
  模具弹簧的类别在外观上便可以区分出来,因为它被制作成了各式各样的颜色。那么,不同颜色的模具弹簧究竟有什么区别呢?哪种颜色的模具弹簧弹性最好呢?模具弹簧哪种颜色的硬度最强呢?
  模具弹簧根据荷重的不同制作成了5种不同的颜色,即黄色、蓝色、红色、绿色、棕色(咖啡色)。

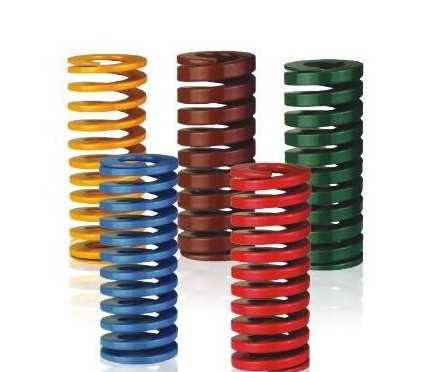

  模具弹簧(不同颜色)

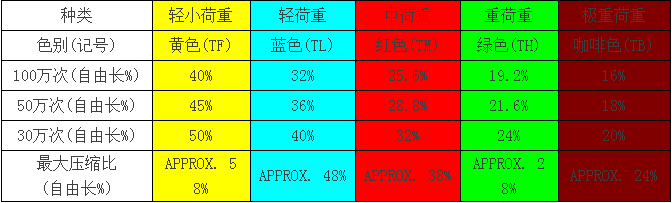

  不同颜色所对应的荷重及压缩比如下:
 模具弹簧(对应表)
  注:压缩比=(行程+预压量)/弹簧长度
  小编推荐
  模具弹簧选用原则:
  1.弹簧长度选择一般保证:在开模状态时弹簧的预缩量一般取值2~4mm(如遇特殊情况需加大预压时,视需要来确定压缩值);闭模状态弹簧压缩时小于或等于最大压缩量(最大压缩量LA=弹簧自由长L*最大压缩比取值%).
  2.复合模外脱板用红色弹簧,内脱板用棕色弹簧。
  3.冲孔模和成形模用棕色弹簧。
  4.活动定位销一般选用Φ8.0顶料销,配Φ10.0*Φ1.0圆线弹簧和M12.0*1.5止付螺丝。5.弹簧规格优先选用Φ30.0;在空间较小区域考虑选用其它规格(如Φ25.0,Φ20.0,Φ18.0….)。
  模具弹簧分布原则:
  1.弹簧分布排列时,应保证弹簧过孔中心到模板边缘距离大于外径D,与其它过孔距离保持有5mm以上实体壁厚。
  2.弹簧排列首先考虑受力重点部位,然后再考虑整个模具受力均衡平稳。受力重点部位是指:复合模的内脱料板外形和冲头的周围;冲孔模的冲头周围;成形模的折弯边及有抽牙成形的地方。
  3.在内导柱的周围也应均匀的分布弹簧,以保模具运动正常。
