弹簧定制能做到什么程度

作者:簧教主  来源:www.wzlishath.com  更新时间:2020-04-18 10:18:36  点击次数:
  弹簧定制能做到什么程度【专业弹簧定制厂家】
  温州利沙-专业弹簧定制厂家承接各种弹簧定制,服务热线:13505772770

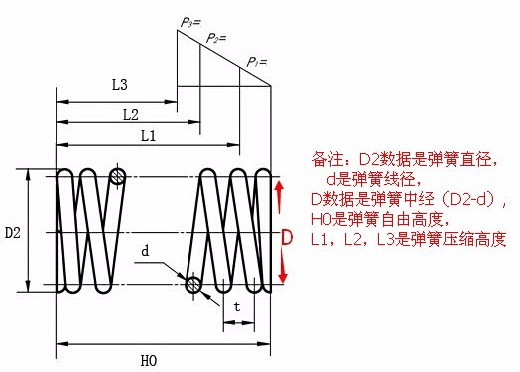

  图中所示是弹簧制造时必须提供的尺寸,也是弹簧图纸的标准画法。
  其中包含项目有:线径、外径、自由长、节距,和工作高度、力度。图中同时有一个图示,就是专两端收口各一圈并磨平。
  虽然图中有画,最好在技术要求里再明确注属明。
  另外还需要注明用什么材料。
  1,材质2,线径3,旋向4,内径(外径)5,总圈数6,有效圈数7,自由长8,使用力值9,热处理温度、时间10,表面处理
  例如:120斤需要以下数据:
  1)材质:碳钢线65Mn
  2)线径:14mm
  3)直径:142mm
  4)自由长度:50mm
  5)有效圈数:3圈
  6)总圈数:5圈
  弹簧参数计算
  ⑴弹簧丝直径d:制造弹簧的钢丝直径。
  ⑵弹簧外径D2:弹簧的最大外径。
  ⑶弹簧内径D1:弹簧的最小外径。
  ⑷弹簧中径D:弹簧的平均直径。它们的计算公式为:D=(D2+D1)÷2=D1+d=D2-d
  ⑸t:除支撑圈外,弹簧相邻两圈对应点在中径上的轴向距离成为节距,用t表示。
  ⑹有效圈数n:弹簧能保持相同节距的圈数。
  ⑺支撑圈数n2:为了使弹簧在工作时受力均匀,保证轴线垂直端面、制造时,常将弹簧两端并紧。并紧的圈数仅起支撑作用,称为支撑圈。一般有1.5T、2T、2.5T,常用的是2T。
  ⑻总圈数n1:有效圈数与支撑圈的和。即n1=n+n2.
  ⑼自由高H0:弹簧在未受外力作用下的高度。由下式计算:H0=nt+(n2-0.5)d=nt+1.5d(n2=2时)
  ⑽弹簧展开长度L:绕制弹簧时所需钢丝的长度。L≈n1(ЛD2)2+n2(压簧)L=ЛD2n+钩部展开长度(拉簧)
  ⑾螺旋方向:有左右旋之分,常用右旋,图纸没注明的一般用右旋。⑿弹簧旋绕比:中径D与钢丝直径d之比。
  符号单位
  A——弹簧材料截面面积(mm);当量弯曲刚度(N/mm);系数
  a——距形截面材料垂直于弹簧轴线的边长(mm);系数
  B——平板的弯曲刚度(N/mm);系数
  b——高径比;距形截面材料平行于弹簧轴线的边长(mm);系数
  C——螺旋弹簧旋绕比;碟簧直径比;系数变形量(mm)
  fj——工作极限载荷Fj下的变形量(mm)
  fr——弹簧的静变形量(mm)
  fs——试验载荷Fs下弹簧的变形量(mm);线性静变形量(mm)
  fo——拉伸弹簧对应于处拉力Fo的假设变形量(mm);膜片的中心变形量(mm)
  G——材料的切变模量(MPa)
  g——重力加速度,g=9800mm/s
  H——弹簧的工作高(长)度(mm)
  Ho——弹簧的自由高(长)度(mm)
  Hs——弹簧试验载荷下的高(长)度(mm)
  h——碟形弹簧的内载锥高度(mm)
  I——惯性矩(mm4)
  Ip——极惯性矩(mm4)
  K——曲度系数;系数
  Kt——温度修正系数
  σ——弹簧工作时的正应力(Mpa)
  σb——材料抗拉强度(Mpa)
  σj——材料的工作极限应力(Mpa)
  σs——材料的抗拉屈服点(Mpa)
  τ——弹簧工作时的切应力(Mpa)
  k——系数
  L——弹簧材料的展开长度(mm)
  l——弹簧材料有效工作圈展开长度(mm);板弹簧的自由弦长(mm)
  M——弯曲力矩(N·mm)
  m——作用于弹簧上物体的质量(kg)
  ms——弹簧的质量(kg)
  N——变载荷循环次数
  n——弹簧的工作圈数
  nz——弹簧的支承圈数
  n1——弹簧的总圈数
  pˊ——弹簧单圈的刚度(N/mm)
  R——弹簧圈的中半径(mm)
  R1——弹簧圈的内半径(mm)
  R2——弹簧圈的外半径(mm)
  r——阻尼系数
  S——安全系数
  (º);系数
  β——钢索拧角(º);圆锥半角(º);系数
  δ——弹簧圈的轴向间隙(mm)
  δr——组合弹簧圈的径向间隙(mm)
  ζ——系数
  η——系数
  θ——扭杆单位长度的扭转角(rad)
  κ——系数
  μ——泊松比;长度系数
  ν——弹簧的自振频率(Hz)
  Vr——弹簧所受变载荷的激励频率(Hz)
  τb——材料的抗剪强度(Mpa)
  τj——弹簧的工作极限切应力(Mpa)
  τo——材料的脉动扭转疲劳极限(Mpa)
  τs——材料的抗扭屈服点(Mpa)
  τ-1——材料的对称循环扭转疲劳极限(Mpa)
  υ——扭转变形角(º);(rad)
  规定画法
  ⑴在平行螺旋弹簧线的视图上,各圈的轮廓线画成直线。
  ⑵有效圈数在4圈以上的弹簧,可只画出其两端1~2圈(不含支撑圈)。中间用通过弹簧钢丝中心的点画线连起来。
  ⑶在图样上,当弹簧的旋向不作规定时,螺旋弹簧一律画成右旋,左旋弹簧也画成右旋,但要注明“左”字。
